Practica No. 21 Expresion Boleana

Componentes
Compuertas XOR, AND, NOT, OR
Protoboard, cable, led proogramas live wire y 95

Procedimiento
1. leer la expresion boleana y representar diagrama en tu cuaderno
2. hacer la tabla de verdad
3. comprobar la tabla de verdad en el programa liveWire
4. hacer una simulacion en el programa 95
5. realizar en el protoboar el diagrama de la expresion

Practica No. 20 Compuertas logicas en protoboard

Componentes
Compuertas AND, NAND, NOT, OR, NOR, EXNOS, EXOR, protoboard, cable, leds y una pila de 9volts.


Procedimiento leer las hojas tecnicas de cada compuerta y conectarlo correctamente cada polaridad, en dicha entrada y la salida a un led y a tierra para comprobar cada una.

Practica No. 19 simulacion de compuertas logicas

material
Hojas tecnicas de cada compuerta, programa live wire
AND
NAND
OR
NOR
NOT
EXOR
EXNOR

Procedimiento.
a continuación se re realizara  el diagrama de cada compuerta logica con el programa livewire para realizar el  diagrama de cada compuerta se necesitan dos interruptores, un led cable y la compuerta logica que corresponda

Practica No. 17

Soldar

Componentes:
cautin, plaquilla, soldadura, 5 componentes, extractor

Procedimiento:
1. Tomar tu cautin a 45° y colocar de manera correcta los componente, para que no se mueve ningun componente al momento de soldarlo, se tendra que doblar una terminal para que sea mas comodo soldar
2. poner una pequeña gota de soldadura en la plaquilla de manera que parezca una montaña, al momento de quitar el cautin el movimiento sera hacia arriba
 Para Desoldar
1. se tiene que agarrar el cautin a 45° y calentar de una manera correcta, cuando ya este suficientemente caliente ponemos la punta del estractor en la soldadura derretida y presionamos el boton para quitar toda la soldadura

Practica No. 16

Circuito rectificador tipo puente en el protoboard

Componente: 4 Diodos
1 resistencia de 100 OHms
Protoboard
cable telefonico

Procedimiento:
1. Primero se tiene que leer el diagrama correctamente
2.conectar los cuatro diodos como indica el diagrama
3. conectar la resistencia en donde se juntan las dos anodos
4. conectar la tierra en donde se juntan los dos catodos, despues conectar la terminal positiva del transformador en donde se juntan anodo-catodo, y la terminal negativa en donde se juntan catodo-anodo

Practica No. 15

Simulacion del circuito rectificador tipo puente

Componentes: programa live wire, laptop

Procedimiento:
1. poner una fuente de corriente directa con 110v y 60htz hacia el transformador
2.despues se colocan cuatro diodos, los primeros dos juntando anodo-catodo, el siguiente quedara anodo-anodo, despues catodo-anodo, y por ultimocatodo-catodo.
3. cuando ya se tengan colocados los diodos, en donde se juntaron anodo-catodo se colocara la terminal positiva del transformador, del anodo-anodo saldra la resistencia y esa misma al catodo-catodo
4. la terminal negativa del transformador se colocara en los puntos catodo-anodo.

Practrica No. 14

Rectificador de onda completa con derivacion central

Componentes:
Protoboard
2 diodos rectificadores
 1 resistencia de 100 OHMs
Cable telefonico

Procedimiento:
1. La construccion de este circuito se comienza por leer de forma correcta el diagrama
2. primero se tienen que colocar tres cables para simular que es un transformador,
3. despues se tiene que colocar los dos diodos rectificadores de manera que conduzcan
4. posteriormente se coloca una terminal de la resistencia en medio de los diodos y la otra terminal a la parte central del transformador

Practica N°13
¨ circuito rectificador de onda completa con derivacion central¨

Componentes: programa live wire, lap-top

Procedimiento: conectar el positivo de la fuente al transformador, y el negativo de la fuente al negativo del transformador, y cada uno a un diodo, los dos se unen en  la resistencia.

la salida del transformador se une a la tierra y después a la resistencia

cuando se tenga todo completo se incerta un osciloscopio y se abre una grafica, despues se combia el valor de las unidades de tiempo y voltaje

Evidencia:                                                                                                         Resultado:

Practica No. 12

Circuito rectificador de 1/2 onda

Componentes: Protoboard, caimanes, diodo rectificador resistencia de 100 ohms y cable telefonico

Procedimiento: 1.se conecta el anodo del diodo al positico de la fuente y el catodo del diodo a la resistencia, de la resistencia se conecta a la tierra y después se cierra el circuito

2. se mide su conductividad para que de positivo en forma directa e inversa

3.el tipo de corriente resultante del diodo debe ser ondulaotria positiva y la de la resistencia tambien debe de ser positiva.

Practica No. 11

conociendo el protoboard

Componentes: protoboard, caimanes y alambre de cobre

Procedimiento: Identificar en que secciones el protoboard conduce, ya sea horizontalmente o verticalmente

1. para conectar un circuito, se coloca un alambre de cobre en los puntos 1-a u se coloca otro en 1-D , los cuales no conduciran
2. en la seccion A-1 E-10 el protoboard si conducira
3. y despues en la seccion positivo con positivo no conducira
4. en la seccion negativo con positivo el protoboard si conducira

Practica N°10 circuito de media onda
 Componente: programa live wire, lap-top

Procedimiento: se conecta el anodo del diodo al anodo de la fuente y el catodo del diodo a la resistencia, de la resistencia se conecta a la tierra y después se cierra el circuito.
se mide la conductividad con un osciloscopio y se abre una grafica.

se ajusta las unidades de tiempo y voltaje.

Evidencia:                                                                                     Resultado

Practica N°9 TRIAC

Componentes: Multimetro, caimanes, puntas de medición, y triac

Procedimiento:
1° Identificar el simbolo del Triac

2° El triac es un dispositivo bidireccional que utiliza pulso de compuerta

3°El triac se polariza de forma directa e inversa con pulso d compuerta  y sin pulso de compuerta



Resultado:

Evidencia:

Hoja técnica Triac

Practica N°8   DIAC DB3

Componentes: Multimetro, caimanes, puntas de medicion, Diac DB3

Procedimiento

1°identifial elsimbolo del diac DB3

2° el Diac DB3 es un dispositivo bidireccional, que trabaja con corriente alterna

3°cuando se polariza directamente y tiene que dar una resistencia infinita ya que no tiene corriente

4°cuando se polariza inversa y tiene que dar una resistencia infinita ya que no tiene corriente

Resultado

Evidencia:

Hoja técnica DB3

Practica N°6 Transistor BJT

Componentes: transistor BJT, multimetro, puntas de medicion y caimanes

Procedimiento: 1°identificar el simbolo del transistor
2°identificar el anodo, catodo y anodo del transistor

3°transistor Bjt es un dispositivo semiconductor con tres terminales de conexion, pueden ser utilizados como amplificadores.

4° polarizacion Directa EB

5°polarizacion Directa BC

6° polarizacion inversa EC

Resultado

Evidencia:

Hoja tecnica del fabricante:

Practica N°5 Diodo LED

Componentes: diodo led, multimetro, puntas de medicion, y caimanes

Procedimiento: 1°identificar el simbolo del diodo led

2° identificar el anodo y catodo en el diodo led. en su forma fisica

3°el diodo del es un componente semiconductor, emite una radiacion cuando se polarizadirectamente.

4°polarizacion directa del diodo

5°Polarizacion inversa del diodo

Resultado:

Evidencia.

Hoja tecnica

Curva caracteristica del Diodo Zener

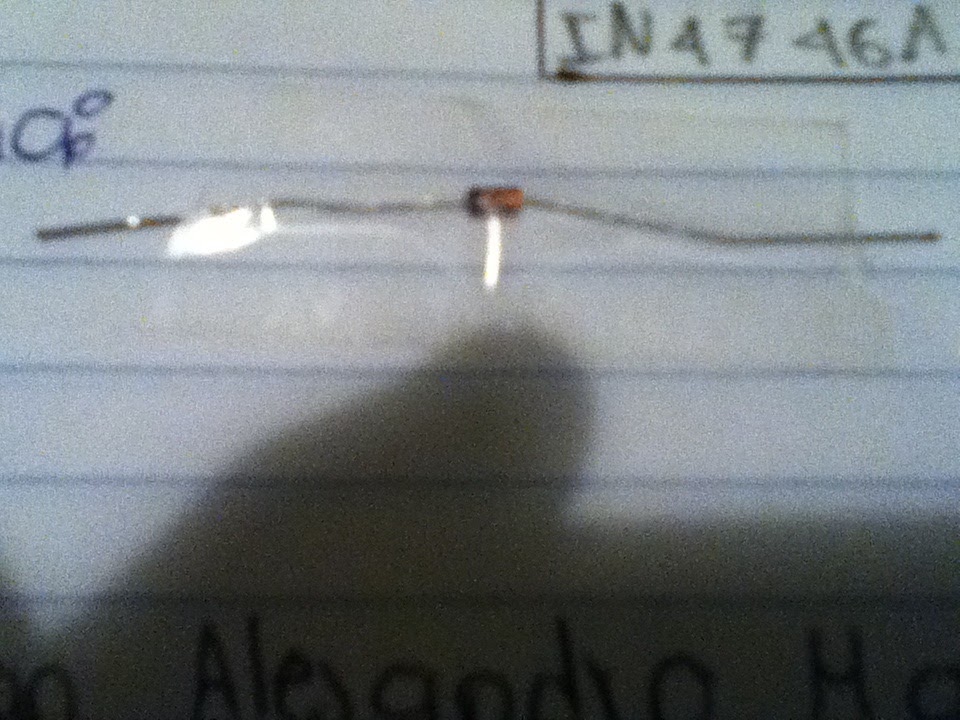

Practica N°4 Diodo Zener (regulador)
1° identificar el simbolo del diodo en el multimetro.
2° identificar la banda negativa del diodo, que es la de color negro en su forma fisica
3° El diodo es un dispositivo sensible al voltaje, semiconductor cuando se marque P.D sera una resistencia baja, y P.I sera una infinita

4° polarisacion directa del diodo, es cuando ponemos el positvo del diodo con el positivo de la fuente y el negativo del diodo con el negativo de la fuente

5° polarisacion inversa del diodo es cuando ponemos el positivo del diodo con el negativo de la fuente y el positivo de la fuente con el negativo del diodo

Evidencia:

Practica N°3 Hoja tecnica del fabricante

Practica N° 2 Diodo rectificador
componentes: diodo rectificador, multimetro, puntas de meicion y caimanes
1° Identificar el simbolo del diodo en el multimetro
2° Identificar la banda negativa del diodo, que es la de color gris en su forma física

3° El diodo es un dispositivo unidireccional, cuando se marque P.D sera una resistencia baja y P.I sera una resistencia infinita
4° Polarización directa del diodo, es cuando ponemos el negativo del diodo con el negativo de la fuente y el positivo del diodo con el positivo de la fuente.
5°polarisacion inversa, es cuando ponemos el negativo del diodo con el positivo de la fuente y el positivo del diodo con el negativo de la fuente.
Resultado:

Evidencia:
