Practrica No. 14

Rectificador de onda completa con derivacion central

Componentes:
Protoboard
2 diodos rectificadores
 1 resistencia de 100 OHMs
Cable telefonico

Procedimiento:
1. La construccion de este circuito se comienza por leer de forma correcta el diagrama
2. primero se tienen que colocar tres cables para simular que es un transformador,
3. despues se tiene que colocar los dos diodos rectificadores de manera que conduzcan
4. posteriormente se coloca una terminal de la resistencia en medio de los diodos y la otra terminal a la parte central del transformador

Practica N°13
¨ circuito rectificador de onda completa con derivacion central¨

Componentes: programa live wire, lap-top

Procedimiento: conectar el positivo de la fuente al transformador, y el negativo de la fuente al negativo del transformador, y cada uno a un diodo, los dos se unen en  la resistencia.

la salida del transformador se une a la tierra y después a la resistencia

cuando se tenga todo completo se incerta un osciloscopio y se abre una grafica, despues se combia el valor de las unidades de tiempo y voltaje

Evidencia:                                                                                                         Resultado:

Practica No. 12

Circuito rectificador de 1/2 onda

Componentes: Protoboard, caimanes, diodo rectificador resistencia de 100 ohms y cable telefonico

Procedimiento: 1.se conecta el anodo del diodo al positico de la fuente y el catodo del diodo a la resistencia, de la resistencia se conecta a la tierra y después se cierra el circuito

2. se mide su conductividad para que de positivo en forma directa e inversa

3.el tipo de corriente resultante del diodo debe ser ondulaotria positiva y la de la resistencia tambien debe de ser positiva.

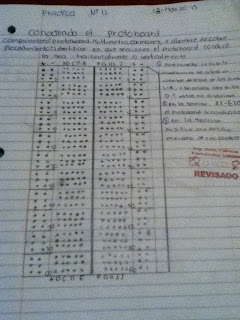

Practica No. 11

conociendo el protoboard

Componentes: protoboard, caimanes y alambre de cobre

Procedimiento: Identificar en que secciones el protoboard conduce, ya sea horizontalmente o verticalmente

1. para conectar un circuito, se coloca un alambre de cobre en los puntos 1-a u se coloca otro en 1-D , los cuales no conduciran
2. en la seccion A-1 E-10 el protoboard si conducira
3. y despues en la seccion positivo con positivo no conducira
4. en la seccion negativo con positivo el protoboard si conducira

Practica N°10 circuito de media onda
 Componente: programa live wire, lap-top

Procedimiento: se conecta el anodo del diodo al anodo de la fuente y el catodo del diodo a la resistencia, de la resistencia se conecta a la tierra y después se cierra el circuito.
se mide la conductividad con un osciloscopio y se abre una grafica.

se ajusta las unidades de tiempo y voltaje.

Evidencia:                                                                                     Resultado

Practica N°9 TRIAC

Componentes: Multimetro, caimanes, puntas de medición, y triac

Procedimiento:
1° Identificar el simbolo del Triac

2° El triac es un dispositivo bidireccional que utiliza pulso de compuerta

3°El triac se polariza de forma directa e inversa con pulso d compuerta  y sin pulso de compuerta



Resultado:

Evidencia:

Hoja técnica Triac

Practica N°8   DIAC DB3

Componentes: Multimetro, caimanes, puntas de medicion, Diac DB3

Procedimiento

1°identifial elsimbolo del diac DB3

2° el Diac DB3 es un dispositivo bidireccional, que trabaja con corriente alterna

3°cuando se polariza directamente y tiene que dar una resistencia infinita ya que no tiene corriente

4°cuando se polariza inversa y tiene que dar una resistencia infinita ya que no tiene corriente

Resultado

Evidencia:

Hoja técnica DB3
